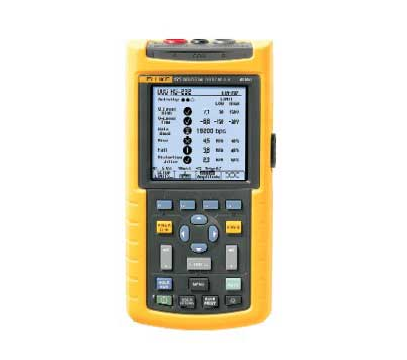

万用示波表
浏览量：3642 上传更新：2018-07-06
品牌：
紧凑的Fluke 120 系列工业万用示波表是工业领域故障检测和安装应用的首选方案，它是一款真正集成式的测试工具，集示波器、多用表、无纸记录仪于一身，经济、简便易用。利用Fluke 120 系列工业万用示波表，可以快速地诊断机器、设备、控制和电力系统的故障。
| 技术指标 |
| 示波器带宽 | | Fluke 125: | 40 MHz | | Fluke 124: | 40 MHz | | Fluke 123: | 20 MHz |
|
| 双输入真有效值多用表 |
| 直流电压、交流电压、直流电压＋交流电压、欧姆、通断、二极管测试 |
| 电流、 °C、°F、电容、dBV、dBM、 波峰因数、保持和归零 |
|
| 趋势绘图记录 |
| 自动垂直比例和时间比例 |
| 显示实际值、最小、最大和平均值读数 |
|
| 光标 | | Fluke 125/124: | ∆T、1/∆T、V、∆V、上升和下降时间 |
|
| 实时采样率 | |
| 等效采样率 |
| 最多 2.5 GS/s (125, 124) 或 1.25 GS/s (123)。 |
|
| 输入和数字转换器 | |
| 时基范围 | | Fluke 125/124: | 20 ns - 1 min/div | | Fluke 123: | 10 ns - 1 min/div |
|
| 输入灵敏度 | |
| 触发类型 |
| 即触即测（Connect-and-View™）、 正常、单次、沿触、视频触发、外部触发 |
|
| 毛刺捕获 | |
| 示波测量 |
| 自动测量: 26（所有仪表） 另外，Fluke 125 还可测量单相和平衡式三相（三角形）电源系统的功率 (W)、VA、VAR 和功率系数 (PF)。 |
|
| 谐波模式 |
| Fluke 125 可以分析电源信号的谐波内容。 参见下文了解详情。 |
|
| 最大记录长度 | |
| 存储 | | Fluke 125/124: | 20 个屏幕和设置 | | Fluke 123: | 10 个屏幕和设置 |
|
| 额外的电源测量功能（仅限 Fluke 125） |
测量类型:
| | • | 瓦特， | | • | VA， | | • | VAR， | | • | 功率系数 (PF) |
|
电源配置:
| |
| 电压测量 | |
| 最高安全工作电压 |
| 通道 B；使用 i400s（随附）或其它兼容电流钳表 |
|
电流钳表或分流灵敏度:
|
| 0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。 |
|
| 谐波模式（仅限 Fluke 125） |
|
| 将波形信息转换成谐波显示（使用 FFT 处理），其中显示第 1 个（最多至第 33 个）谐波的相对振幅 |
|
分析波形:
|
| 自动生成电压波形（通道 A）、电流波形（通道 B）或功率（通道 A x 通道 B）。 |
|
谐波频率范围:
|
| DC 可达第 33 个谐波（基本型最高 60 Hz）； |
| DC 可达第 24 个谐波（基本型最高 400 Hz）。 |
|
| 显示 |
| 图形显示第 1 个（最多至第 33 个）谐波和 DC；相对于基本型的振幅以 % 为单位进行显示 |
|
| 测量: |
| 各个谐波的相对振幅； |
| THD，单位: %r 或 %f。 |
|
| 机械和一般参数 |
| 尺寸 | |
| 重量 | |
| 保修期 | |
| 电池寿命 | |
| RS-232/USB 接口 |
| 通过可选的PM9080/OC4USB打印机或PC接口光隔离 |
|
